ELOSCAN Compact – Turbinenprüfanlage

Wie der ELOSCAN ist auch der ELOSCAN Compact ein roboterbasierendes Wirbelstromprüfstystem.

Beschreibung

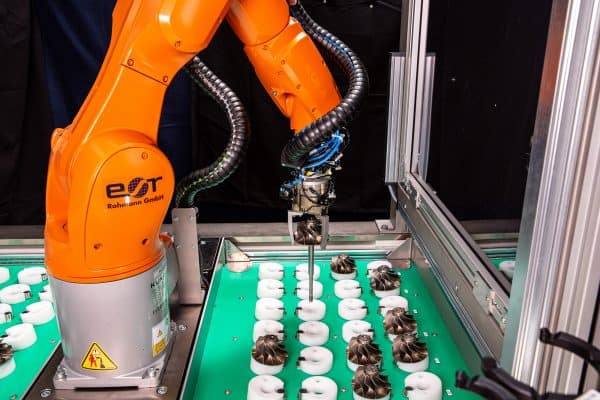

Bei diesem ELO\SCAN Compact, integriert in eine Turbinenprüfanlage, handelt es sich um eine individuelle Lösung für unseren Kunden. Die Besonderheit dieser Anlage ist, dass der Roboter nicht nur die Führung der Sonde während der Bauteilprüfung übernimmt, sondern auch das Handling der Prüfteile. Das bedeutet, die Prüfteile werden nach und nach automatisch geprüft, indem der Roboter mittels eines Greifers ein Turbinenrad aus einer der zwei Schubladen holt, dieses in eine Spannvorrichtung einlegt, den Greifer gegen ein Sondentool tauscht und mit diesem das Bauteil prüft. Da aufgrund der Geometrie der Bauteile verschiedene Sonden benötigt werden, findet zudem eine automatischer Sondentoolwechsel statt. Nach abgeschlossener Prüfung eines Turbinenrades wird dieses entsprechend dem Prüfergebnis bedruckt und das Ergebnis in der Visualisierung angezeigt und protokolliert.

Zur Bestückung der Schubladen erfasst der Bediener jedes Bauteil mittels Scannens des teilespezifischen QR-Codes und legt es dann in einen freien Platz der Schublade, an der gerade kein Teil für die laufende Prüfung entnommen ist. Diese Vorgehensweise ermöglicht die kontinuierliche Prüfung der Teile, ohne dass der Vorgang zum Neubestücken unterbrochen werden muss. Da über den QR-Code auch eine Typenzuordnung erfolgt, können Turbinenräder verschiedener Geometrien in einer Schublade gemischt werden. Entsprechend gibt es fünf feste Plätze in der Anlage, an denen Referenzteile verschiedener Geometrien platziert werden können. Zentrale Software ist eine für die Prüfteileverwaltung erweiterte Version des Scan\Alyzers. Das integrierte Softwaremodul ELO\IMAGE zur Bildauswertung erlaubt die Ausblendung von Störbereichen im C-Scan, wie sie durch Abweichungen in der Geometrie entstehen können.
